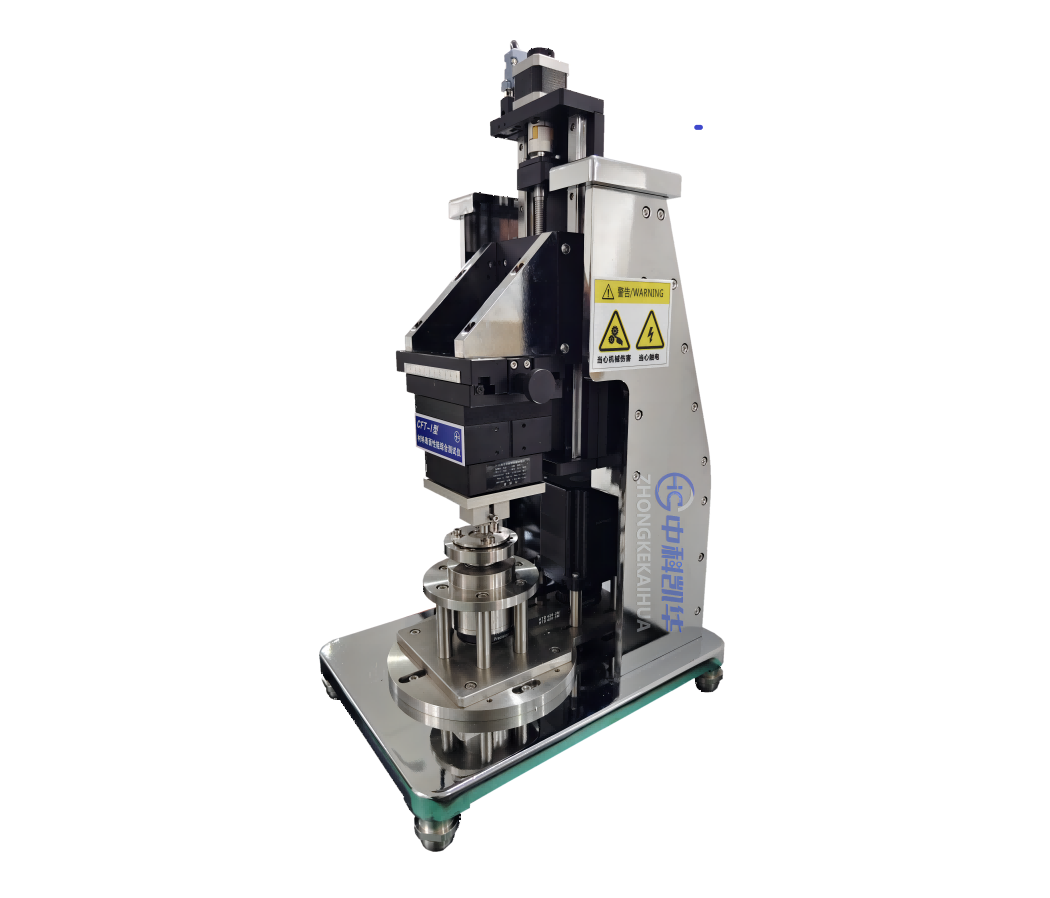

 CFT- Ⅰ 型材料表面性能综合测试仪
CFT- Ⅰ 型材料表面性能综合测试仪
功能介绍

材料表面性能综合测试仪是以模块化的结构方式实现对材料多种机械性能的检测。该仪器可提供较宽的载荷范围和滑动速度范围,由计算机自动对被测样品或零部件的涂层(镀层) 的摩擦力、摩擦系数、磨损率、涂层厚度等材料表面力学性能进行精确的测量,也可以在不同的介质(如生理盐水、润滑油等)或不同的环境温度中对样品进行检测,具有旋转式摩擦、往复式摩擦、环块式摩擦、管道表面等摩擦方式。模块安装方便,可进行多种组合,测试功能齐全,自动化程度高。

有什么我可以帮助您的吗?如果您有任何问题或疑虑,请随时告诉我!

邮箱lzzkkh@licp.cas.cn
电话蒋工:13609382552
电话王工:15117025700
技术指标

1、往复摩擦方式

试验力范围

30~1000g(砝码加载)、10~200N

(自动加载)(往复摩擦方式) 精度:0.2% F.S

30~1000g(砝码加载)、10~50N

(自动加载) (电化学往复摩擦方式) 精度:0.2% F.S

往复滑动频率可调0.1~45Hz (往复摩擦方式)、0.1~5Hz (电化学往复摩擦方式)
往复滑动长度可调0.5~25mm
Z 轴升降高度可调0~150mm
X 轴移动距离可调0~40mm
电化学样品尺寸范围30~80mm
下试样尺寸范围5~60mm
上试样尺寸范围Ф3~6mm 球或栓、栓长度 10~15mm (可根据用户要求加工)
样品加热炉温度室温~300℃ (炉内样品尺寸范围:Φ15~40mm)
加热炉内试验力范围0.3~80N
往复摩擦力测量范围≦100N
电化学摩擦力测量范围≦50N
摩擦系统测量精度0.2%F.S

2 、旋转摩擦方式

试验力范围30~1000g(砝码加载)、10~200N (自动加载)精度:0.2% F.S
样品台转速可调

5~2800rpm (连续可调)

X 轴移动距离可调3~25mm
Z 轴升降高度可调0~100mm (0.3~10N载荷范围升降高度:0~15mm)
摩擦直径可调Φ3~Φ50mm
下试样尺寸范围8~60mm、厚度范围: 0.5~20mm
上试样尺寸范围Ф3~6mm 球或栓、栓长度 10~15mm (可根据用户要求加工)
旋转摩擦力测量范围≦100N
摩擦系数测量精度0.2% F.S

3 、环块摩擦方式

试验力范围100~1000g(砝码加载)、10~200N (自动加载)精度:0.2% F.S
主轴转速可调5~2000 转/分 (连续可调)
Z 轴升降高度可调0~150mm
标准上试样尺寸12.32×12.32×19.05 mm (可根据用户要求加工)
对磨环尺寸直径40mm、宽度10mm
环块摩擦力测量范围≦100N
摩擦系统测量精度0.2%F.S

4 、管道表面摩擦方式

试验力范围50~1000g(砝码加载)精度:0.2% F.S
往复滑动长度可调0.5~20mm
往复滑动频率可调0.1~35HZ
Z 轴升降高度可调0~150mm
管壁加热温度室温~120℃
管道摩擦外径可调外径Φ5~Φ30mm、长度 200mm(可根据用户要求加工)
上试样尺寸长度 40mm、直径Φ8mm (摩擦角度根据用户要求加工)
管道表面摩擦力测量范围≦100N
摩擦系数测量精度0.2% F.S

5 、磨损量测试

磨损量试验力范围≦40克
磨痕深度测量范围±0.5mm 精度:0.02µm (可根据用户需求改变测量范围)

6 、低温环境装置

试验力范围0.3~10N 精度:0.2% F.S
试验温度范围室温~-50℃
下试样尺寸范围

10~25mm 厚度:1~3mm

仪器主机尺寸(mm)400*300*600
仪器主机重量(Kg)50
